设备用途：

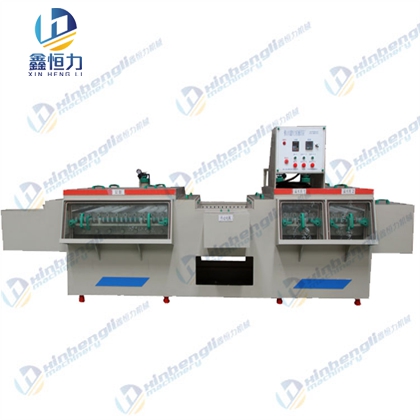

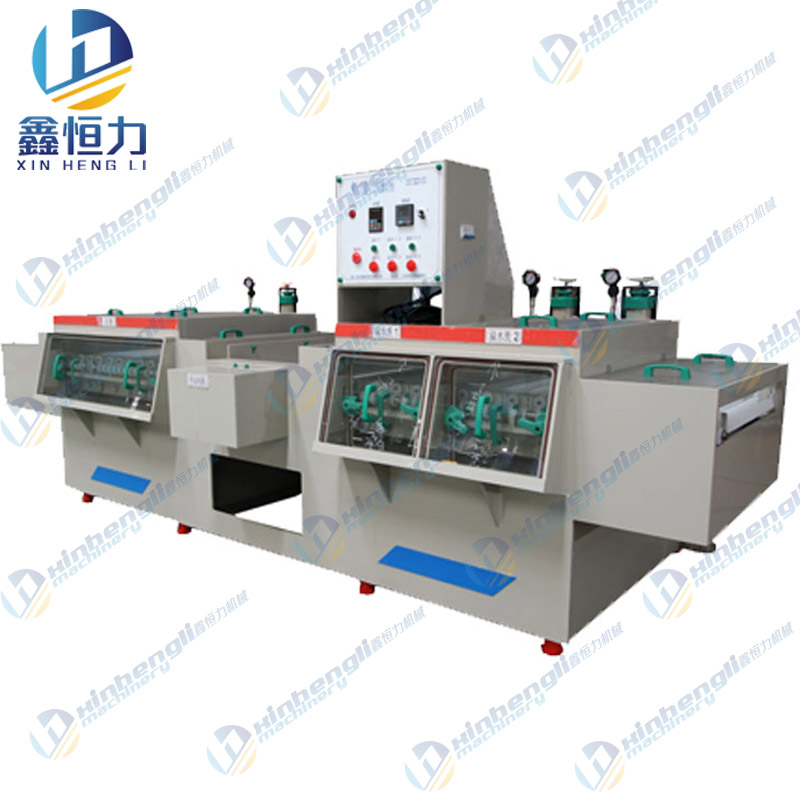

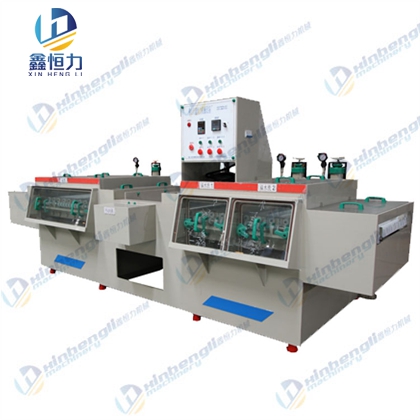

该显影清洗烘干线为五金蚀刻前处理配套设备，主要用于感光蚀刻工艺，曝光后将产品表面图案显现出来，然后进入蚀刻工序，可实现连续大批量生产，节省人工，大大提高了工作效率。工艺流程：进料→显影→检查→2级水洗→出料

机器参数：
机器型号：XHL-XY1200；
设备外径：4100*1760*1500mm；
显影面积：700*1200mm；
清洗面积：700*600mm*2
显影泵：5.5KW*1台；
清洗泵：2.2KW*2台；
加热管：3KW钛合金加热管；
温度控制：温度显示自动加热系统；
喷淋方式：独立喷管高压喷淋；
过滤系统：全压过滤器*3；
功率：13.5KW；
电源：380V/50HZ

工作原理：
1.在产品表面涂一层感光油墨，该油墨不能见强光，否则会固化，导致显影显不出；
2.将油墨烤干后贴上菲林胶片进行曝光，菲林胶片是一张透明的黑白胶片，黑色的部分会挡光，白色的部分会透光；
3.曝光完成后将产品放入显影机，此时黑色部分的油墨会被洗掉，在蚀刻过程中会被腐蚀，而相反白色部分油墨由于被曝光，显影过程中油墨不会掉，保留下来的油墨在腐蚀过程中起保护作用。
